Чего вам хотелось бы видеть на сайте? |
|
|
|
|
|
|
|
|
|
Моддинг Своими руками на Дриме!, Или всякие электронные девайсы связанные с ПК :))) |
|
|
|
#1 worck Мы привязаны не к сайту, а к людям ради которых сюда заходим | 1 декабря 2011 23:32
|
|
|
Пятизвездочный дример
Репутация: 15294
Группа: Модераторы
Сообщений: 1693
C нами с: 24.01.2009
Очки: 10569
|

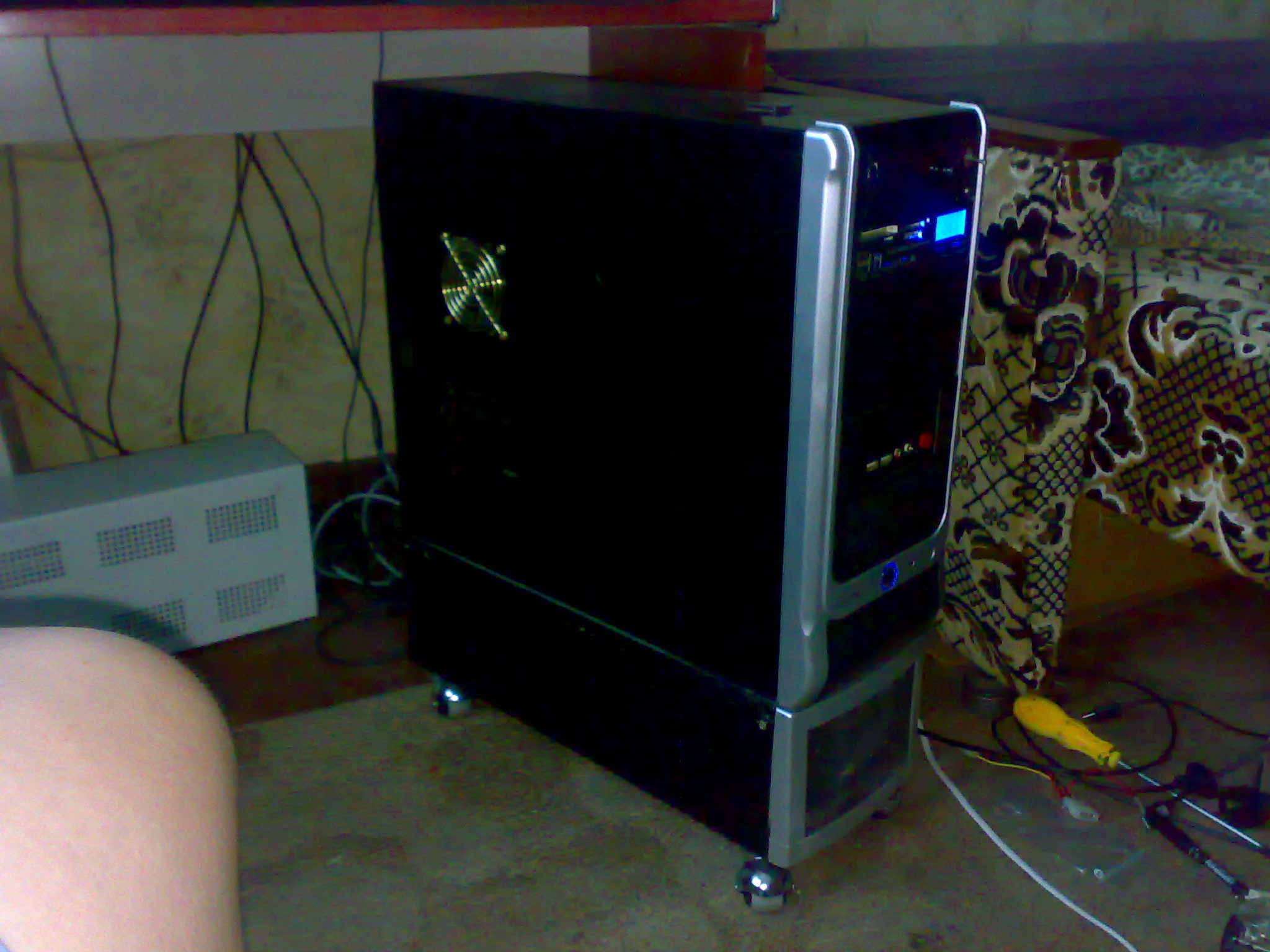

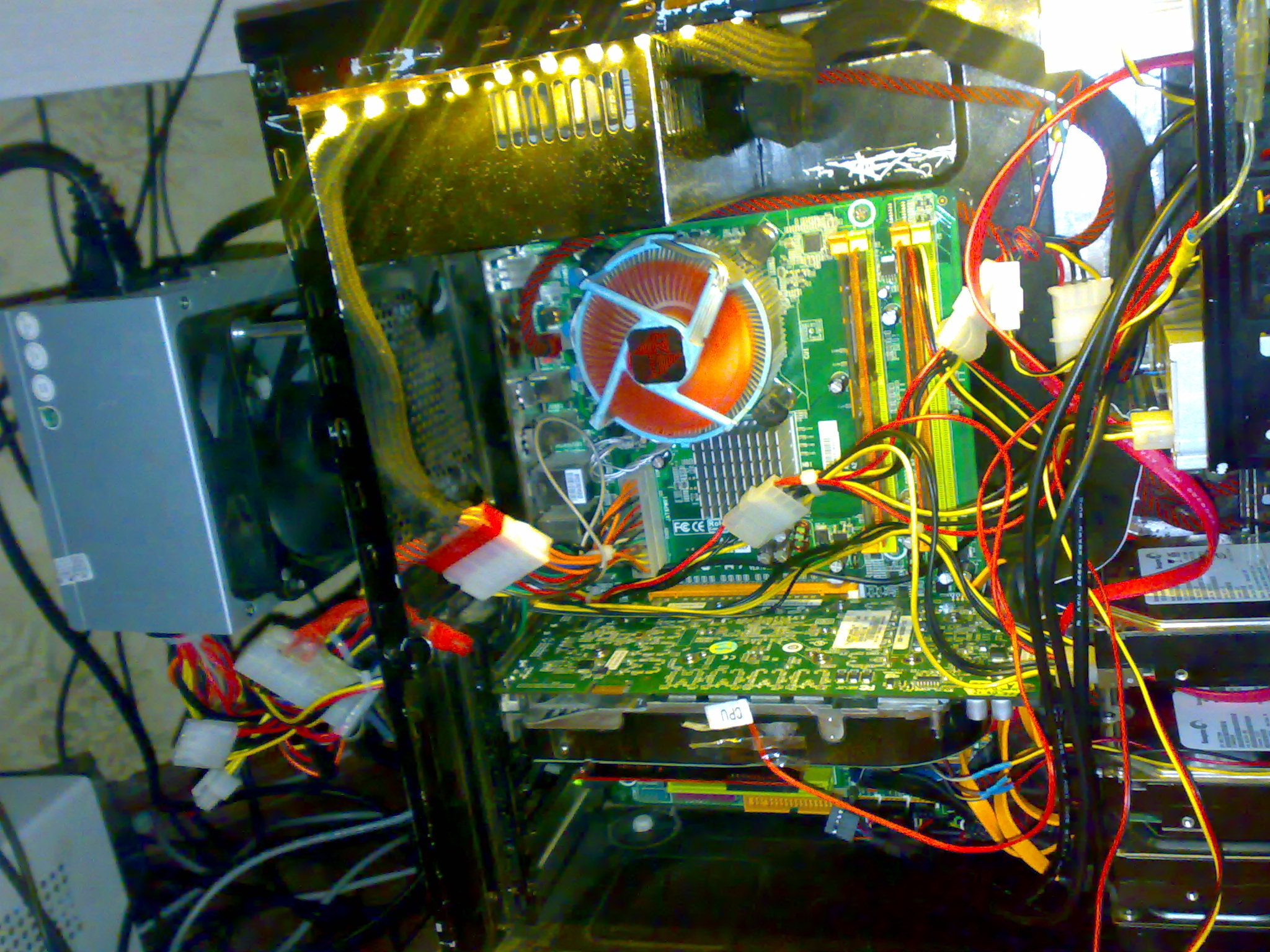

Здравствуйте уважаемые дримеры! Идея создания этой темы возникла давно..... Но так как мне нечего было показать я и не решался... Теперь я хочу представить на Ваше суждение несколько изменений в корпусе своего ПК... Надеюсь Вам понравится.... По мере сил и желания буду выкладывать то что делаю ....В теме прошу не флудить! Отзывы и вопросы по работе и созданию разных девайсов только приветствуются...... Также приветствую в теме тех кто хочет поделиться своими достижениями в даной области пусть даже и купленными.... Эта тема для тех кто хочет лицезреть в системном блоке девайсы созданные собственными руками......Отдельная благодарность пользователям знахарь, Lis и Aleks_5 За помощь при написании этой статьи!!!Начну с того что у каждого из нас со временем скапливается куча мелочей типа флешек (Телефонных, От фотиков и обычных), переходники там штекера и т.д, которые обычно нужны под рукой. Так же и у меня скопилась куча мелочевки..... И по лазив в сети я наткнулся на интересный вариант как эту мелочь держать под рукой ...... И тут он мне пригодился... Взял карман и удалил начинку.... дно и отверстия через которые может что-то выпасть я заделал черным картоном предварительно окрасив карман в черный цвет.... На этот раз в качестве подопытного кролика мне попалась флешка на 8гб. без корпуса...... И покопавшись у себя в хламе обнаружил старую зажигалку без газа.... ну и мне понадобилось еще: 1)Резистор постоянный 470Ом. (Оставшийся от сборки реобаса) 2)Светодиод диаметром 5мм. (Я взял мигающий сине-красным) 3)Пистолет с термо-клеем. 4)Паяльник 5)Дрель и сверло 5мм. диаметр. 6)Цапон-Лак (Также оставшийся от реобаса...) Зажигалку разрезаем так чтоб одна часть служила корпусом а вторая колпачком..... В корпусе со стороны клапана я просверлил отверстие под светодиод, и удалил внутри корпуса все лишние выступающие элементы, Так чтоб оставить внешний вид зажигалки..... Теперь припаиваем светодиод на флешку.... Внимательно осматриваем на предмет короткого замыкания и если убеждены что такового нет то проверяем и после покрываем все лаком.... Далее вставляем флеш в её новый корпус и заливаем термо-клеем, ждем когда остынет снимаем лезвием лишнее и обматываем штекер флешки скотчем (Про скотч я запамятовал... ) Наносим термо-клей и вставляем в предполагаемый колпачек.... Должно получиться так как на фотке ниже...... P.S. Светодиод я спилил надфилем чтоб флешка могла стоять вертикально..... Ну и сам девайс...... И так друзья-товарищи... продолжаю свои эксперименты... В теме Помогите Подобрать Блок Питания =)я поднял вопрос о объединении двух блоков питания из-за нехватки мощности одного.... в ходе обсуждения был собран который позволял объеденить два БП не разбирая сами БП.... Но такой вариант не устраивал по нескольким причинам.... Первая и основная причина это отсутствие контроля синхронного выключения БП в случае сбоя одного из БП ... Вторая расположение БП.... на фото видно ... Выглядит просто ужасно..... Но выход был найден с помощью наших уважаемых дримеров.... А именно пользователь _RED_, (За что ему отдельная благодарность!!! ) предоставил схему так называемого перекрестного контроля.... Пост с схемой!Только я в место питания шим пустил в разрыв провод PC-ON (Зеленый) Что в принципе тоже самое.... В последствии была собрана которая поместилась в одном из БП.... можно взять два тестера и замерять напряжение на обоих БП.... Но думаю это лишнее... в этой конфигурации компьютер работает стабильно уже почти два месяца и сбоев не было.... Но опять встал вопрос КУДА всунуть второй БП... Осмотрев свой многострадальный корпус все-таки решил его полностью не гробить а увеличить.... А именно: взял подходящий по шрине и глубине корпус формата АТХ и срезал верхнюю часть с посадочным местом БП и срезал дно.... В автомастерской эти части мне сварили вместе и получился микро-корпус... выстой в 140мм.. в верхней части было вырезано прямоугольное окно и в своем корпусе в дне так-же по размеру вырезано окно... Затем к дну основного корпуса был добавлен микро-корпус... И в итоге получился Продолжение следует.............. Что такое реобас... (Клик!) Статью я приведу готовую со своими исправлениями (Благо на сайте где я её нашёл запрета на это нет!) Фото мои увеличенные а автора статьи уменьшенные..... Ну поехали..Собственно, сабж. Посвящается тем, у кого в корпусе живет много громких вентиляторов и у кого есть желание их утихомирить. Девайс будет шестиканальный, на смешанной схеме – четыре канала на КРЕНках и еще два – на транзисторах. Зачем? Да просто так, для разнообразия :). А заодно – чтобы продемонстрировать сразу два принципа, по каждому из которых можно сделать полноценный рео\фэнбас. «Креночные» каналы будут иметь аналоговую регулировку с настраиваемым ограничителем минимального напряжения транзисторные же – управляться переключателями по схеме HIGH\OFF\LOW. Положения HIGH и LOW можно будет настраивать как угодно. Ну и в дополнение к списку фич, добавлю переключатель тахометров, который позволит повесить на каждое гнездо на материнке по два вентилятора и мониторить обороты обоих. По очереди, разумеется :). На фото нет Дрели,Пистолета для термоклея и паяльника... А вот аккумулятор от телефона мне пригодился для проверки и определения полярности в свето-диодах....] Ручки пришлось поставить тоже другие по причине немного больших выключателей....1. Корпус от мертвого сидюка или салазки для установки HDD в 5-дюймовый
отсек - 1 шт. х 30р.
2. Заглушка пятидюймовая - 1шт. х 10р. [Грабли номер раз: обязательно
удостоверьтесь, что выбранная заглушка подходит к тому корпусу, для которого
предназначается реобас - как оказалось, они (заглушки) все разные и никакой
перекрестной совместимостью там и не пахнет].
3. Радиаторы для КРЕНок и транзисторов. Я взял пару подходящих из горелого
блока питания, соблазнившись тем, что в них уже были дырки с резьбой. Можно
каждый чип оснастить собственным радиатором - есть специальные маленькие
4. Резисторы переменные 10Ком (лучше импортные) - 4 5. Резисторы подстроечные 10Ком (тоже лучше импортные) [но, за неимением
таковых, взял СП3- 19] - 4
6. Резисторы подстроечные 4.7Ком - 4
7. Резисторы постоянные 2.2Ком, 0.125 Вт - 4
8. Резисторы постоянные 470 Ом, 0.125 Вт - 8шт.
9. КРЕНки (КР142ЕН12А) - 4 (Я для себя взял аналоги LM317A)
10. Транзисторы (КТ819Г) - 2 х 8р. Лучше взять импортные аналоги тоже я ниже расскажу почему....
11. Диоды (пойдут любые, подбирайте по размеру) - 4
12. Выключатели двухпозиционные - 4
13. Тумблера двухпозиционные - 3
14. Тумблера трехпозиционные ON\OFF\ON - 2
15. Молекс-разъем (папа) - 1шт.
16. Вентиляторные разъемы (3 pin, папа) - 7
17. Вентиляторные разъемы (3 pin, мама) - 1
18. Светодиоды плоские (зеленые) - 4 19. Светодиоды круглые 5мм (зеленые) - 2
20. Светодиоды круглые 5мм (красные) - 2
Мне список радио-деталей и лак обошлись в 12-15$........

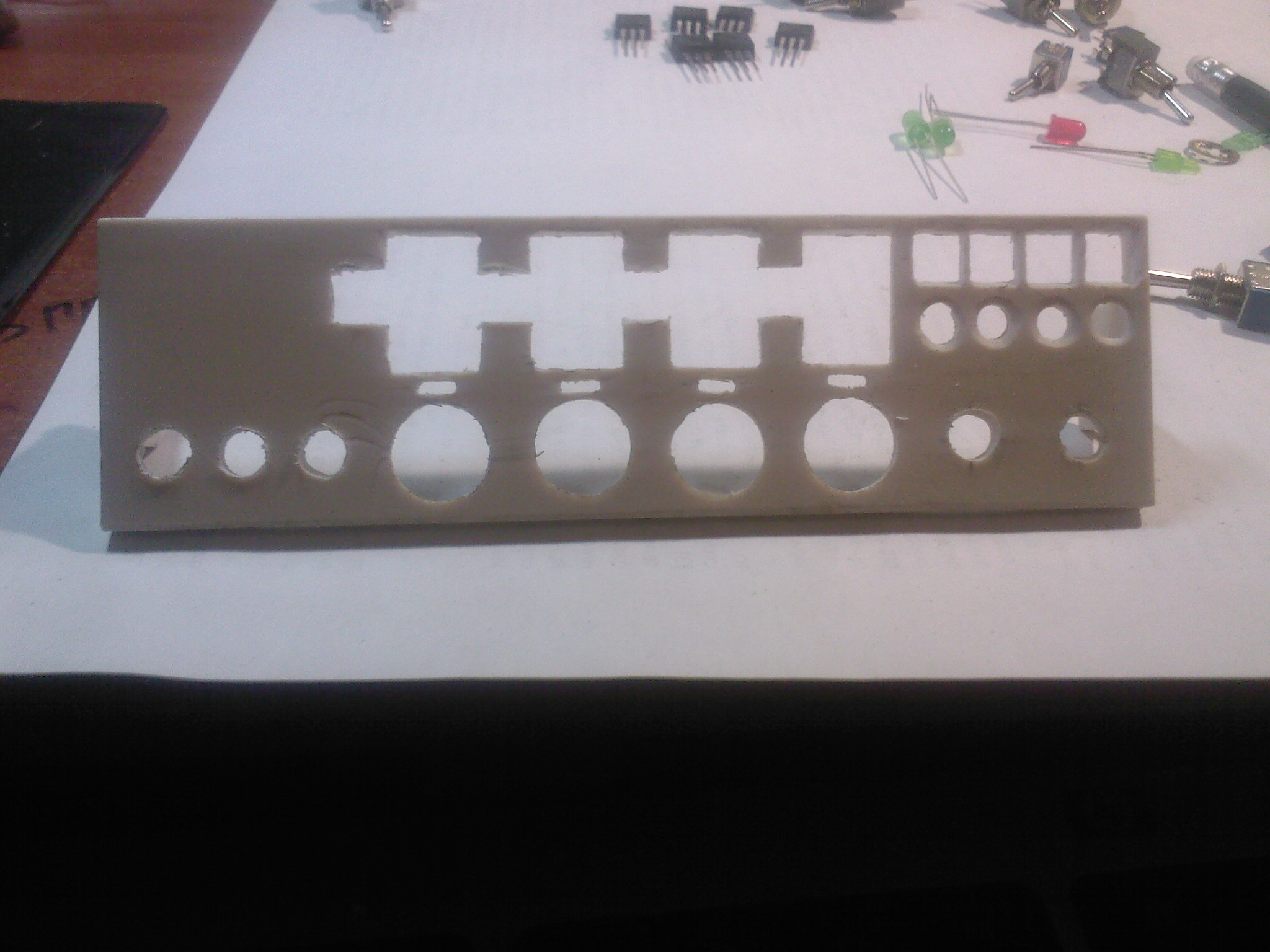

Если планируется покраска панели, добавьте к этому списку грунтовку для пластмассы (ака адгезионный грунт), краску и матовый лак – по одному баллончику каждого наименования. Есть в любом крупном магазине автозапчастей. После утверждения окончательного дизайна, вооружаемся линейкой с карандашом и аккуратно размечаем отверстия.[При «расселении» переменников размечайте дырки так, чтобы после установки между их корпусами и нижней внутренней кромкой заглушки остался миллиметровый зазор. О том, что будет, если вы его не оставите – читайте ближе к концу гайда]. Чтобы просверлить ровно такое количество дырок, по-хорошему нужен сверлильный станок или хотя бы выполняющая аналогичные функции стойка, в которую зажимается дрель. Сверла лучше всего использовать по дереву – острый шип на кончике сильно помогает целиться. Со скальпеля было срезано дремелем все лишнее, ширина оставшегося куска лезвия – ровно 2мм, что соответствует ширине светодиода. Этот же инструмент использовался потом для вырубания больших окон под выключатели. В общем-то, если вам лениво этим всем заниматься, можете просто заменить плоские диоды на круглые 3мм, а выключатели – на тумблера и обойтись таким образом одной дрелью. За неимением дремеля я использовал кухонный нож нагретый на газу...... Я покрасил в серый.... Грабли два в том что не оклеил предварительно малярным скотчем и поцарапал краску......Сначала вклеиваем подстроечники: две пары над тумблерами – по 10К, остальные – по 4.7К и откусываем у них лишние ноги [остальные старайтесь лишний раз туда-сюда не гнуть – имеют неприятное свойство отламываться] как показано на фотографии ниже (все вклеены средней ногой вверх, соответственно, под нож идет левая\правая боковая). То же самое проделываем с переменниками и прикручиваем их на места [крайний правый в процессе случайно раздавил плоскогубцами – пришлось ставить другой из старых запасов]. Затем вклеиваем плоские светодиоды, предварительно подпаяв к минусовым ногам резисторы по 470 Ом. К минусовым – из компоновочных соображений. Ну и тумблеры (трехпозиционные) напоследок. Так как я не нашел импортные переменники то пришлось брать отечественные поэтому мой сабж и отличается способом монтажа....И – паяльник в руки. Для упрощения схемы имеет смысл объединить друг с другом плюсовые и минусовые контакты всего, чего только можно и в качестве первого шага мы обеспечим землей плоские светодиоды, подпаяв их катоды к тем ногам подстроечников, которые будут напрямую соединяться с массой. А теперь берем эти ноги подстроечников и спаиваем их друг с другом – это будет общий минус, от которого потом пойдет провод на молекс. Продолжение в посте №2 Сообщение отредактировал worck - 24 октября 2012 00:15
--------------------
Интрига составляет силу слабых. Даже у дурака хватает всегда ума, чтобы вредить. - Шекспир ICQ 2195457 Письмо Администратору! По вопросам железа ПК писать СЮДЫ!!! Моддинг на дриме Казантип-FM
|
|
|
|
|
|
#224 _RED_ | 19 мая 2017 12:43
|
|
|
Активный дример
Репутация: 1512
Группа: Посетители
Сообщений: 896
C нами с: 14.10.2011
Очки: 5244
|
worck, Привет! У меня на руках вот такой камень i5 3570 Только сегодня привезли. скоро и плату привезут, сделаю полный тест и сравню, разницу конфигурации AsRock 970A-G/3.1 + FX8300 и i5 3570 на плате с чипсетом B75 от MSI Итоги теста покажут, что же все же лучше будет с R7 370 сборка на i5 или FX8300. И насколько важен процессор той или иной фмрмы AMD или Intel
|
|
|
|
|
|
#226 _RED_ | 19 мая 2017 15:54
|
|
|
Активный дример
Репутация: 1512
Группа: Посетители
Сообщений: 896
C нами с: 14.10.2011
Очки: 5244
|
ПриZрак, По сути это почти одно и тоже с небольшим перевесом 16% в сторону i5 7400 это - AVX2 Advanced Vector Extensions 2 - расширение инструкций класса SIMD, работает со 128- и 256-битными регистрами +DDR4 что i5 3570, что i5 7400 уровень видеокарты GTX1060 хотя и тот и этот могут и GTX1070 использовать но не во всех играх, для GTX1070 никто ставить i5 версию процессора скорее всего не будет. i7 процессор однозначно. но разница в цене против твоего камня 12 тыс i5-7400 и 5-6 тыс i5 3570 само по себе говорит что лучше. Так же и 8300 и 3570 не имеет какого либо отличия и по цене кстати тоже Я поэтому и выбрал его что бы сравнить Intel и AMD Сообщение отредактировал _RED_ - 19 мая 2017 15:56
|
|
|
|
|
|
#231 _RED_ | 19 мая 2017 19:12
|
|
|
Активный дример
Репутация: 1512
Группа: Посетители
Сообщений: 896
C нами с: 14.10.2011
Очки: 5244
|
worck, Xeon E5450 в твоем случае тоже выход и денег на апгрейд много не нужно ПриZрак я не гоню железо мне хватит с головой того что взял.. брал по деньгам) сейчас думаю GTX1070 6Gb взять если денег накоплю) GTX1070 стоящая карта, с запасом на будущее. это отличный вариант я тоже не сторонник разгонов, поэтому плату заказал на B75 чипсете ))к стати на ней память тоже можно ставить DDR3 2400 MHz, но видеокарту менять пока R7 370 не собираюсь меня она вроде устраивает пока Сообщение отредактировал _RED_ - 19 мая 2017 19:20
|
|
|
|
|
|
#233 _RED_ | 20 мая 2017 19:46
|
|
|
Активный дример
Репутация: 1512
Группа: Посетители
Сообщений: 896
C нами с: 14.10.2011
Очки: 5244
|
Вся разница между двумя фирмами Intel и AMD в том, что процессоры интел всегда загружены под 80-95% в играх, а AMD лишь на 50-70% и то не равномерно на все ядра, где то 70% 3-4 ядра а где то 35-40% ещё 3-4 ядра, это и то в лучшем случае, в итоге i5 обходит восьми ядерный АМД в играх почти всегда, за счет более быстрого потока каждого ядра. Из этого итог, что интел процессоры всегда горячие а АМД почти без нагрева. Кто из них живет дольше хз, но исходя из их режима работы проца интел 95% и АМД 50% можно предположить, что AMD процессоры протянут в работе намного дольше, но учитывая рост нового поколения их меняют намного раньше даже не выработав их ресурс на 50%
|
|
|
|
|
|
#234 _RED_ | 22 мая 2017 18:42
|
|
|
Активный дример
Репутация: 1512
Группа: Посетители
Сообщений: 896
C нами с: 14.10.2011
Очки: 5244
|
worck, Решил на видеокарту себе поставить медный теплоотвод от своей старой карты GeForce9800GT Все подходит как родное, НО, вентилятор от 9800GT не хочет работать с R7 370 картой, хотя даже разьем совпадает. Тогда поставил свой вентилятор от R7 370 Все работаети температура ниже стала на 4 градуса , НО опять проблема, в играх когда вентилятор набирает обороты, он от того что не прикручен болтами начинает вибрировать, несмотря что закреплён был очень крепко. Пришлось вернуть свой на место. Сообщение отредактировал _RED_ - 25 мая 2017 19:42
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
