Здравствуйте!Всех милости просим.У меня возникла идея, а давайте создадим блог По радиотехнике, електрике.Штоб любой интересующий вопрос можно было вместе решить.Возможно кто-то што-то сам сделал для дома, к компу и тд.Есть любопытние схемы, не знает как зделать што-то или подключить.
Но так-же теперь можно обсуждать и другие самоделки и идеи по теме рукоделия
За умную идею (Я тут подумал, и решил обратиться к demonn2012mail. Может тему блога сделать более расширенную? Я имею ввиду добавить советы по слесарному делу. Разве мало среди нас самоделкиных? Иногда такие полезные советы можно услышать или тонкости, которые нигде не прочитаешь. А услышать совет от знающего своё дело человека, было бы не плохо.) благодарим Vavag

По рекомендации plansoft

в шапке ссылка со списком поддерживаемых МК.

а это неправда.
Oberon64, спасибо. Я постараюсь ничего не испортить и создать что-нибудь интересное.

Удачи! Будут вопросы - обращайся, хотя я именно с МК сам недавно познакомился.

Чего не правда, Вы кто по профессии, сколько лет в этом деле?
Судя по Вашей писанине новичёк

_RED_, спокойно... посмотрите мой первый пост на эту тему. Там есть фотографии программатора. На нём нет никаких панелек для МК. Я не принципиально это отвергаю. Было бы лучше, если бы они были...

LEQADA,
А они стыкуются отдельно, разъём со шлейфом видите, это как раз для платы с панельками, заказываются отдельно

можно поподробнее об этом?

LEQADA - платы с панельками конечео не помешают. Но ISP программатор позволяет программировать МК не выпаивая из схемы устройства, правда для этого желательно на плате этого устройства предусмотреть разьем для этих целей, совпадающий по распиновке со шлейфом программатора. Как правило, если делается солидное устройство, такой разьем включается в схему еще на стадии разработки. Но накрайняк можно поцепится к схеме и проводками.

LEQADA,
Примерно вот так Programmator выглядит, разберётесь думаю, смотрите на этом сайте.

Oberon64, у этих панелек есть какая-то цель кроме того как соединять выходной контакт с входным контактом МК? В смысле эти контакты можно соединить тупо вручную (естественно, зная какой выход на какой вход подавать)?

_RED_, нет, универсальный программатор я видел. У них бывают насадки (продаются отдельно). Но у меня только для некоторых видов AVR.

Стандартный разъем для ISP -10 контактов, но можно и меньше.

Aleks_5, у ATTiny13A 8 выходных контактов (ножек). У программатора 10 входов.

Для программирования достаточно и 6 из них 1 питание и 1 GND.
На стандартном разъеме 4 провода GND.

Aleks_5, эту схему я не понял. Предыдущую понимал. Можно такую же только для программатора с 10 входами? Схему для МК сам найду.

Другого назначения у панелек нет. Покрайней мере для данного МК.

Как выше справедливо заметил Aleks_5 - необходимо 6 проводов (это если с питанием). А на рисунке с 10_ю ножками - 4_ре земли (считай один провод а не четыре и вывод NC - это not connected - т.е. не подключен (не используется).

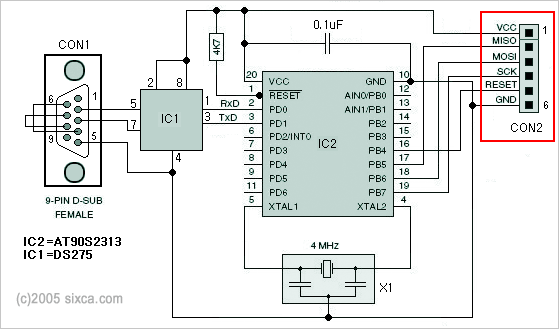

Для программирования достаточно сигналов на разъеме CON2.
А в 10 контактном в шлейфе интерфейса IPS чередуются сигнальные провода и общие(корпусные)

Aleks_5, Oberon64, спасибо большое.

LEQADA,
а не легче купить брелок ?

LEQADA,
имею ввиду такой
