Здравствуйте!Всех милости просим.У меня возникла идея, а давайте создадим блог По радиотехнике, електрике.Штоб любой интересующий вопрос можно было вместе решить.Возможно кто-то што-то сам сделал для дома, к компу и тд.Есть любопытние схемы, не знает как зделать што-то или подключить.
Но так-же теперь можно обсуждать и другие самоделки и идеи по теме рукоделия
За умную идею (Я тут подумал, и решил обратиться к demonn2012mail. Может тему блога сделать более расширенную? Я имею ввиду добавить советы по слесарному делу. Разве мало среди нас самоделкиных? Иногда такие полезные советы можно услышать или тонкости, которые нигде не прочитаешь. А услышать совет от знающего своё дело человека, было бы не плохо.) благодарим Vavag

По рекомендации plansoft

Самый простой программатор - "Пять проводов". К нему нужна только прога и комп с LPT портом, ну и пять проводков для подключения МК к компу. По той ссылке на сайт что я давл эта тема тоже освещается довольно широко. Но я себе приобрел программатор от МастерКит - NM9215. Сложного ничего нет - качаешь прошивку и заливаешь на МК, все дело нескольких секунд.

И мне подскажите что это за девайс и как его подключить к компу и как использовать???

Oberon64, прошивку писать буду сам. Мне нужно сначала сделать программатор. В сети видел схемы и т.д. Но не моего ума дело. Они пишут на уровне бывалого. А я ни разу ничего не собирал... вот... Жду от вас точных ссылок, описаний, картинок, видео... Много, много всего.

Так я тоже пока только одну конструкцию собрал. Хотя радиоэлектроника это моя работа с МК вплотную столкнулся впервые.
Вот ссылка благодаря которой я загорелся идеей и с которой началось мое знакомство с МК - http://radiokot.ru/circuit/light/run/34/
А это - http://radiokot.ru/forum/viewtopic.php?f=2&t=43453 - обсуждение данной конструкции. По этой ссылке есть все что надо для ее сборки.
Вот еще - тут с самого начала по МК и программатору - http://vlsite.ho.ua/mpt/avr_for_beginners/lesson1.php

Вот еще ссылка на программатор:
Тут
Вариант посложнее

Oberon64, у меня в на плате есть что-то похожее на МК. Как узнать что это? Написано на нём :

И можно ли перепрошить это?

Aleks_5 - на мой взгляд если делать пр-р сейчас, то надо делать ЮСБ пр-тор, тк СОМ и ЛПТ порты отживают.



Сложно сказать - для начала бы увидеть плату и узнать ее предназначение

worck - это у тебя похоже двухстрочный LSD индикатор и плата управления к нему. Я после сборки часов хочу сделать на таком индикаторе очень нужную и полезнаю для радиолюбителя веСчь - http://radiodom.ucoz.ru/index/universalnyj_pribor_izmeritelnyj_pribor/0-15

Я хочу подключить его к компу что-б показывал температуру и обороты кулера или еще что-нибудь.......
Я эту плату снял с очень старого сервера........

hd44100h это на одной микре...........

hd44780a00 это на другой.......

Я думаю, что без переделки (может и не большой) не получится. Я тоже давно хотел такую приблуду для компа сделать, н о на данный момент это в ближайшие планы не входит.
А вообще схем на эту тему в сети - море. Я пару лет назад сам слегка по верхушкам пробежался, когда думал собрать. Набери в любом поисковике - LSD индикатор и компьютер. Будешь удивлен количеством ответов.

Под это дела даже есть прога, сейчас не помню как называется, она показывает температуру, обороты кулеров, напряжение все основные, загрузку проца и памяти, тепературу винтов, отображает инфу об играющей музыке. Так что штука полезная, я буду ее делать, но сейчас у меня часы и прибор на первом плане.

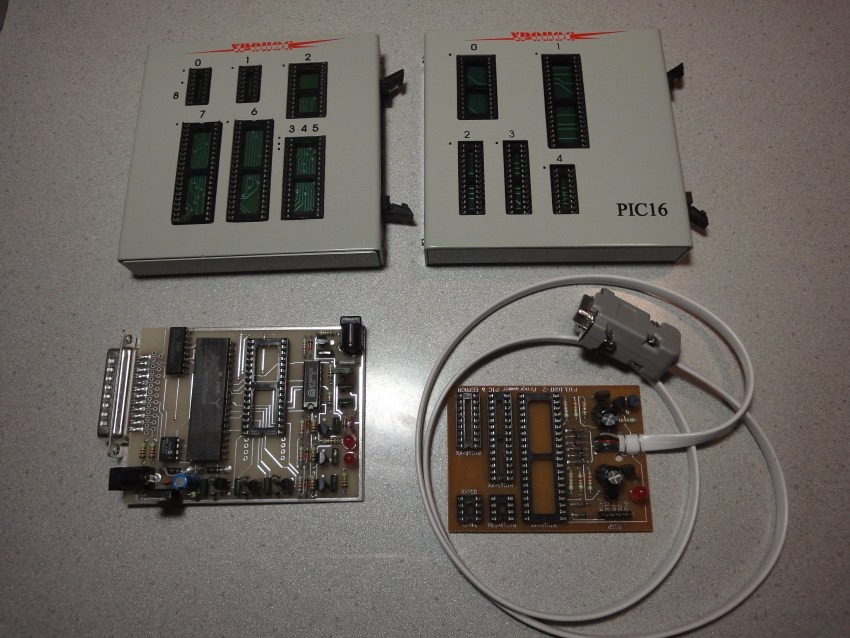

А у меня под программатор есть старый комп. К нему покупал программатор ХРОНОС - он включается в шину ISA, а шлейфом сменные модули.
Есть ещё пара программаторов на COM и LPT порты.
К тому же на работе есть программатор Chip Prog+.
Вот только в последнее время - почему то нет желания что то делать.

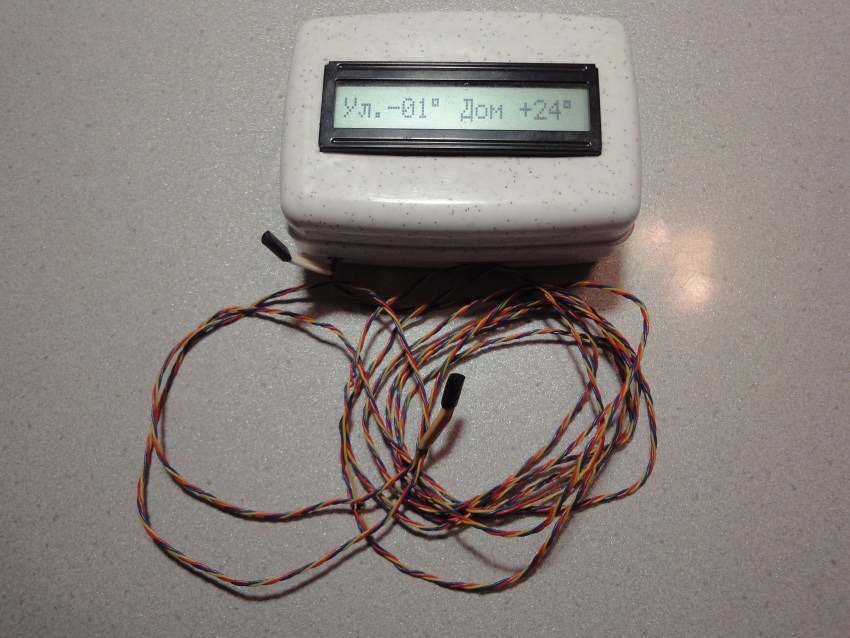

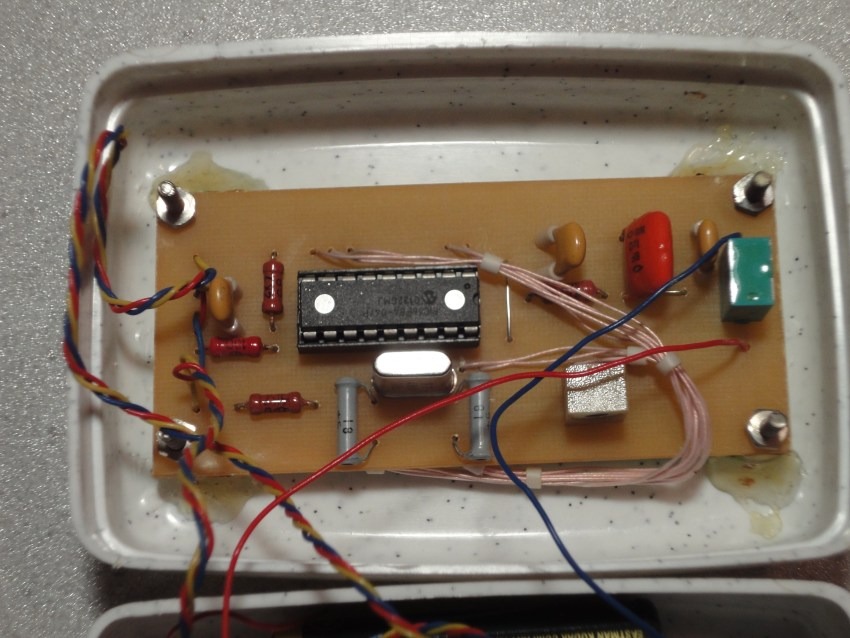

На фотках программаторы и одна из поделок:

Aleks_5 - да ты во всеоружии
А меня наоборот на творчество пробило, раньше как то не до этого было...

Доброго времени суток, уважаемые радиолюбители сайта! У меня проблема...
Ищу у себя в городе микроконтроллер AVR ATtiny25 и не могу найти. Программатор заказал из eBay. Где в интернете можно купить микроконтроллеры? Требования у меня банальные: качественно, дёшево, быстро. Да и чтобы не кинули. У кого есть опыт в этом?

И да... желательно, чтобы принимали доллары...

Добрый вечер!
Вот ССЫЛКА
Может чего и найдёшь.

Всем доброго здоровья! Нужна одна из этих микросхем TY94085DH, МС33384DH, ТY94084D Может кто подскажет где их можно приобрести?

Форумы сайта "Отечественная радиотехника 20 века"

тык

К программатору через имеющийся шлейф подключаются платы с панельками под разные контроллеры. Или же проводками подключаешь контроллер к программатору. Погугли - ISP программирование.

Oberon64, спасибо большое! Я так понял, что, если у меня нет плат с разными панельками, то я могу подключить микроконтроллер непосредственно к программатору? А из видео я так понял, что имеет значение что куда подключать. Так?

Можно подключить проводками, но естественно нужно знать что куда подсоединять.
Для программирования нужны выводы MISO, MOSI, SCK, Reset ну и естественно + и - питания. Эти выводы тиньки нужно соедигить с соответствующими выводвми программатора. В твоем случае надо найти эти выводы на разьеме шлейфа и воткнуть проводки в него.
Делать все вышеизложенное нужно крайне внимательно - подключение к не тем выводам чревато как для МК так и программатора.

LEQADA
На любом программаторе есть список поддерживаемых микросхем, а так же платы с панельками (так же указано для каких они микросхем)
