В этой теме предлагаю делиться опытом по охлаждению HDD в стационарных ПК!!! И не только HDD!!!

Например так!!!

Тут из снимка понятно все!!!
От себя добавлю что размеры радиаторов подгоняются чтоб блок вошел в двойной отсек для CD-DVD ROM!!!
А закрыть отсек можно вот таким приспособлением для охлаждения!!!

P.S. Решетку можно покрасить в нужный цвет!!!

а я никак не охлаждаю... температура 40... да и как охладишь ноут)

Подставкой под ноут!!!



У меня тоже!!! Это на старом компе, а температуру ниже комнатной собъет только фреон!!! Или что-то подобное!!!

Я себе еще вот такую штуковину купил.........

Но пока не ставил!!!

-

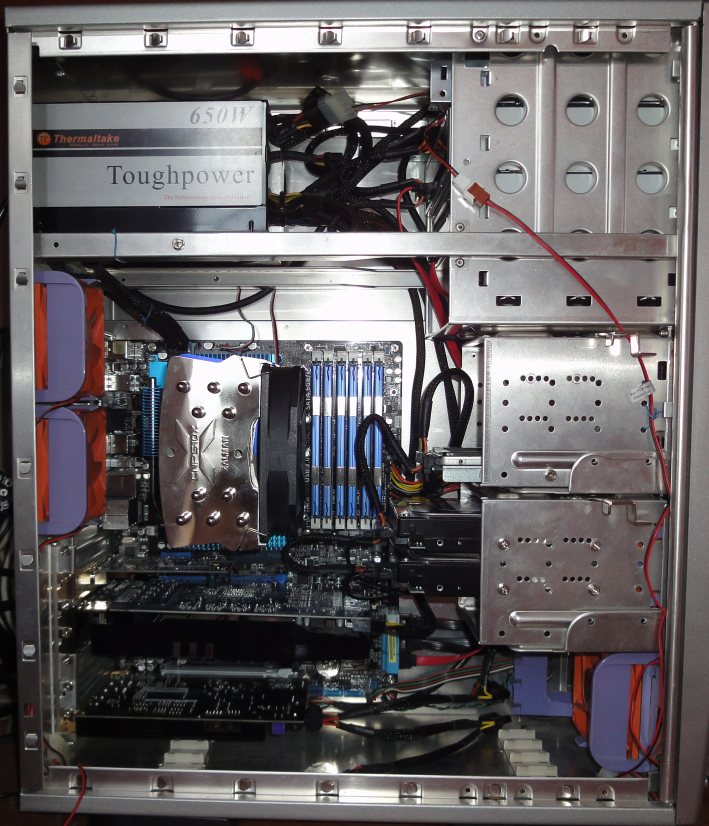

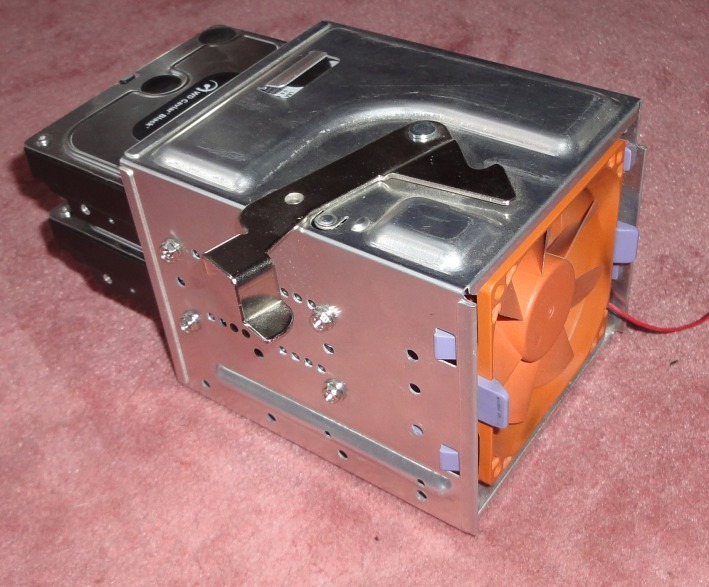

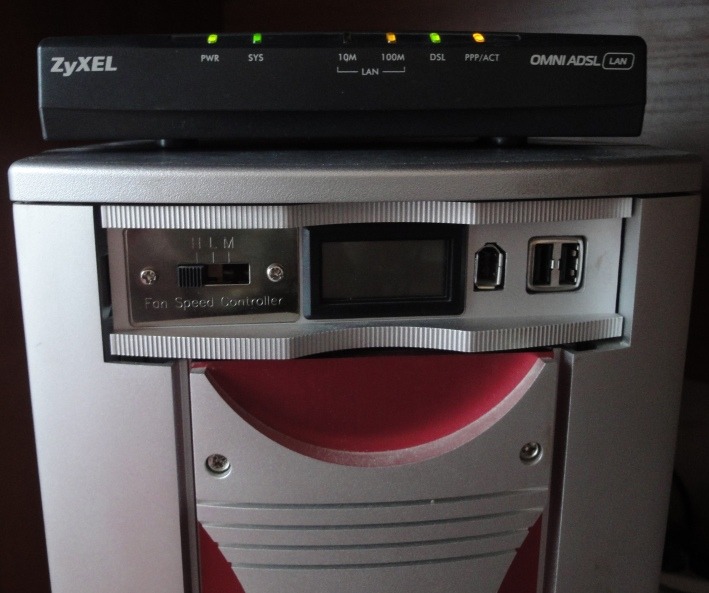

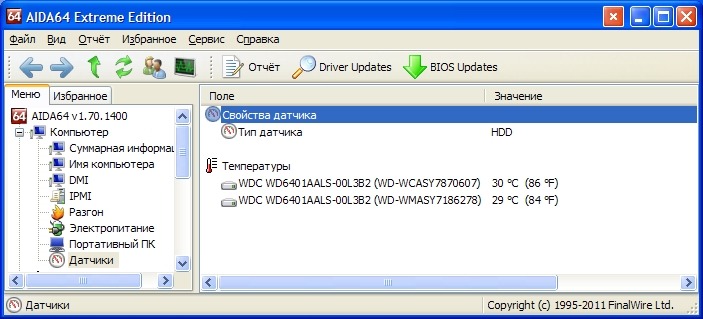

Сегодня сделал ТО системному блоку и заодно сфотографировал - как охлаждаются жесткие диски. Корпус уже старый - был куплен в июне 2003 года. Начинка сменилась уже не один раз. Напряжение на вентиляторы подается через переключатель - 5, 7 или 12 вольт в зависимости от положения переключателя.

у меня один жесткий диск и я просто снизу прикрепил кулер одним винтом (снизу есть 4 отвертия для крепления кулера). Если включаю кулер через 12 волт, то максимум температура винта 32, а если через 5, то 39.

Я раньше тоже шел по такому пути, куча жёстких дисков, ставил на них винтеляторы, а так же дополнительные в корпус на вдув и на выдув.
И как итог ситемник стал очень шумным и при этом сильно загрязняться от пыли( и откуда эта пыль берётся дома чистота и порядок).
Убрал лишние винтеляторы, повытаскивал харды, стал подбирать для них внешние боксы и ... Спасибо Skorpion123, за позиционирование своего системника. Он буквально заставил меня прийти к мысле о замене корпуса.
В итоге взял бесшумный (семья просто счастлива ), с противопыльными решётками( спустя 3 месяца внутри чистота ) и удобным боковым извлечением HDD (вроде встроенной докстанции) за смешные 100$. Thermaltake ARMOR A60
12-ти сантиметровый кулер на передней панели охладит даже кипящие HDD, а 20-ти сантиметровый на верхней крышке создаёт комфортный тепловой режим в целом.
Поэтому всем советую перед апгрейтом компа, и как следствие обвешивание системника и девайсов внутри разными винтеляторами, стоит задуматься о современном корпусе с продуманной системой охлаждения???

vik15, спасибо за системник! Сам сейчас мучаюсь этим вопросом - какой корпус выбрать, это похоже то, что нужно. В моем теперишнем корпусе настолько всё забито оборудоанием, что даже открывать его опасно - что нибудь да отвалится!

sleon,
Да всегда пожалуйста Но у этого корпуса нижнее расположение для БП, а у многих материнских плат разъёмы питания сверху. Мне пришлось наростить один разъём 4-pin.
Зато очистка от пыли происходит в момент уборки в комнате. Если под решёткой передней панели видна пыль на пылесборнике то лёгкое секундное движение пылесосом и системник чист. Никаких разборок, щёток и иных действий.

P.S. Кстати и БП собираюсь поменять как только определюсь с видеокартой.
Наданый момент мне интересен Cooler Master Silent Pro Gold 800W
Критерии выбора прежние: тишина и рабочая температура.

Только я никаких дополнительных вентиляторов не ставил - все вентиляторы установлены на заводе. Не нужно так же забывать и о том что корпус выбирался и был куплен в 2003 году и менять не собираюсь.
Чистка от пыли 2 раза в год. Шума вентиляторов почти нет - эксплуатирую при напряжении на них 7 вольт. А в качестве качалки используется другой комп.
Корпус фирмы Thermaltake - в то время отдал за него 6 987 руб. .
Вот тут обзор:
Thermaltake Xaser II
А это общий вид:

в компе имею 6 штук жестких дисков.. половину охлаждает 120 мм кулер, поставленный спереди снизу системника, стандартный. вторую половину охлаждает такая штука, только с кулером помощнее. харды охлаждаются нормально, хотя в целом состояние не очень хорошее. большой корпус atx, только 4 кулера справляются с его проветриванием... когда был старенький microATX, было гораздо лучше: кулер процессора с помощью трубки брал воздух вне системника. и пару кулеров на выдув хватало для тишины и охлаждения...

DJEKMORGAN,Ну вот!!! у тебя на первом скрине видно что шахта дисков закреплена винтами или заклепками и ее можно сдвинуть в глубь корпуса на 20-30мм. мне невидно передней части без облицовки, там должны быть отверстия для кулера, если их нет то надо вырезать........

Хотя вырезать не обязательно, достаточно сдвинуть шахту и поставить кулер перед дисками, ниже комнатной температура не упадет но и выше подниматься не будет, Еще насколько я помню эти корпуса то под низом шахты у тебя закреплен динамик...... его тоже мжно снять и поставить туда кулер!!!

Кстати а зачем тебе флопик??? его лучше выкинуть а поставить кардридер!!!

DJEKMORGAN,
Для начала я бы упорядочил шлейфа в корпусе и установил вентилятор на задней стенке корпуса. С некоторыми вентиляторами в комплекте идет переходник с резистором - для ограничения оборотов вентилятора.
Устанавливается для уменьшения шума вентилятора - но при этом уменьшается и его производительность. В любом случае температура внутри корпуса уменьшится и соответственно и температура HDD.

я не знаю передний корпус еще не разбирал попозже сегодня разберу
а динамик да угадали там есть значит надо просто снять и туда подключить кулер ? напряжение там будет нормальное для кулера ?

8 лет назад как раз были развиты флопики до сих пор работает
картридер я отдельно брал наружный 66in1



а упорядочить шлейфы это как ?
у меня там два шлейфа которые подключены к двум приводам и к двум жестким дискам

а снятая крышка с двух сторон не убирает тепло ?

Видимо привести в более облагороженный вид, так они выглядят перекрученными и перепутанными , стоит смотать лишнее и развести друг от друга, при этом надо учитывать воздушные потоки и не перекрывать их.
Бардак в системнике - первая причина перегревов.

Не угадал а в прошлом году я пустил на металл 8 таких корпусов!!!
Кулер надо подключать не к динамику а к моллексу (разъему) питания например того-же флопика!!! Красный провод-5ть. вольт а желтый 12ть. вольт, черные это "минус" И шахту надо отсоединить от корпуса и сдвинуть в глубь, тем более что на фото видно что там есть второе отверстие!!!

worck,

запишу все что бы не забыть
я там обнаружил один разъем CASFAN1 думаю это для вентилятора дополнительного
я прав ?


на CPUFAN1 подключен вентилятор

сделал скрин разобранного корпуса





дальше не куда я и так все аккуратно там сделал

А это значит уложить их так, что бы они не мешали потоку воздуха.
